Установка сигнализации Lexus IS 250, точки подключения, Лексус is 250

точки подключения Лексус is 250

Установка сигнализации Lexus IS 250

Подключение и установка автосигнализации StarLine B94 на автомобиль Lexus IS250 2014 с кнопкой Старт-Стоп

Устанавливаемое оборудование

Автосигнализация StarLine B94 с функцией автозапуска

StarLine BP-03

Необходимое время для установки — 4,5 часа

1.    Отворачиваем 2 самореза снизу и снимаем подторпедник Лексус is 250 (на защелках).


Lexus IS 250 точки подключения

2.    Снимаем щиток приборов Lexus IS 250. Для этого снимаем накладку щитка приборов с кнопкой Старт-Стоп. Отворачиваем 4 самореза крепления щитка и вынимаем его. Для установки рамки обхода иммобилайзера отворачиваем 3 самореза и снимаем внутреннюю накладку кнопки Старт-Стоп.


Lexus IS 250 точки подключения

3.    Устанавливаем антенну со встроенным датчиком удара и наклона на лобовом стекле Lexus IS250, светодиод на левой стойке. Сервисную кнопку устанавливаем в любом удобном месте.


Lexus IS 250 точки подключения

4.    Устанавливаем под капотом Lexus IS 250 сирену (крепление на болт М6) и датчик температуры. Провода в салон прокладываем через штатный уплотнитель в левой части моторного щита.


Lexus IS 250 точки подключения

5.    Блок сигнализации крепим за щитком приборов.

6.    Подключаем массу сигнализации под гайку М6 за щитком приборов.



Lexus IS 250 точки подключения

7.    CAN шину подключаем на разъеме щитка приборов.


Lexus IS 250 точки подключения
8.    Подключение цепей запуска осуществляем на разъемах кнопки Старт-Стоп и концевика педали тормоза. Для обхода штатного иммобилайзера делаем рамку из 3-5 витков тонкого провода, входящего в комплект StarLine BP-03, вокруг внутренней накладки кнопки Старт-Стоп, как указано на фото.


Lexus IS 250 точки подключения

Затем изготавливаем петлю из 3-5 витков тонкого провода и крепим ее к ключу, как показано на фото. Элемент питания извлекаем.


Lexus IS 250 точки подключения

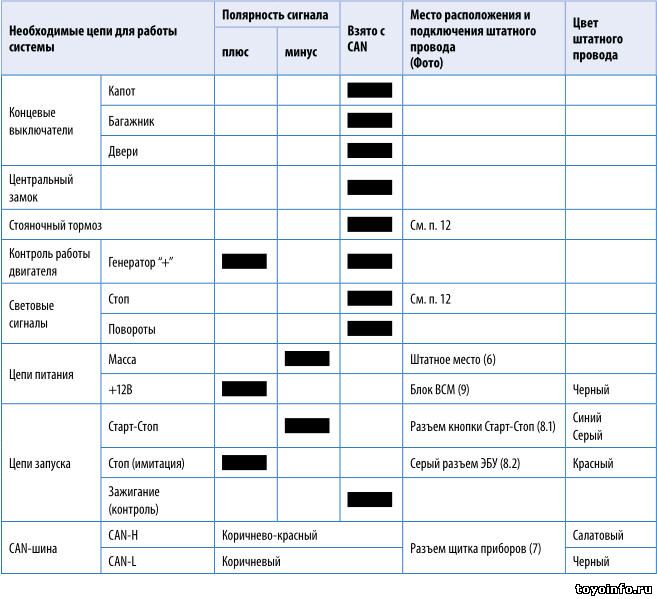

Все подключения выполняем согласно Схеме 1.

Программирование доп. каналов осуществляем согласно пункту 11 данной карты монтажа.

9. Питание сигнализации подключаем к черному проводу автомобиля на блоке ВСМ.



Lexus IS 250 точки подключения

10. Программируем параметры запуска автомобиля (Таблица 2 инструкции по установке).

Программируемая функция Значение функции
№08 - режим работы выхода силового модуля при дистанционном запуске (синий провод) Вариант 3 Режим кнопки "Старт-Стоп"


11. Выполняем программирование доп. каналов сигнализации:


Значение \ № канала Канал 2 (желтокрасный) Канал 4 (желто-синий) Канал 5 (черно-белый)
10 1000 1001 1000
20 2001 2001 2002
30 3000 3000 3000
40 4000 4000 4000
ЗП ЗП20 ЗП19 ЗП19
УО УО00 УО00 УО00
ОС ОС00 ОС00 ОС00
УО УО00 УО00 УО00
dy dyON dy00 dyON
db dbON db00 dbON


12.    Сигнал педали тормоза, а также стояночного тормоза на Lexus IS 250 присутствует в шине CAN. Поэтому на Lexus IS 250 с МКПП следует не подключать оранжево-фиолетовый и сине-красный провод сигнализации. На Lexus IS 250 с АКПП необходимо в настройках CAN интерфейса отключить сигнал стояночного тормоза, и подсоединить к массе сине-красный провод.

13.    Программируем CAN модуль. При нажатой сервисной кнопке подаем питание на систему, дожидаемся 5 коротких сигналов сирены, отпускаем кнопку, затем нажимаем один раз для входа в режим выбора автомобиля. Вводим код 3523 согласно инструкции по установке.

14.    Настраиваем датчик удара и наклона, проверяем работу системы. Сборку салона Lexus IS 250 проводим в обратной последовательности.



Lexus IS 250 точки подключения
