Установка сигнализации Toyota Hilux

Установка сигнализации Toyota Hilux

Устанавливаемое оборудование:

•    Автосигнализация StarLine D94

•    Модуль обхода иммобилайзера BP-03

Необходимое время для установки — 5 часов

1. Снимаем подторпедник Тойота Хайлюкс (крепление на защелках) и, открутив гайку, снимаем левую кик-панель


Снимаем подторпедник Toyota Hilux

2.    Для скрытой установки блока сигнализации снимаем щиток приборов Тойота Хайлюкс. Для этого откручиваем три самореза крепления рулевого кожуха и снимаем его. Затем, открутив один саморез, снимаем облицовку щитка приборов. Далее, открутив три самореза, вынимаем сам щиток приборов

Для скрытой установки блока сигнализации снимаем щиток приборов Toyota Hilux

Для скрытой установки блока сигнализации снимаем щиток приборов Toyota Hilux

3.    Устанавливаем светодиод в левую стойку Toyota Hilux, сервисную кнопку в любое удобное место, антенну со встроенным датчиком удара и наклона на лобовое стекло

Устанавливаем светодиод в левую стойку Toyota Hilux

4.    Устанавливаем сирену на два самореза, датчик температуры и концевик капота. Провода под капот Toyota Hilux прокладываем через штатный уплотнитель с правой стороны моторного щита

Устанавливаем сирену на два самореза, датчик температуры и концевик капота. Провода под капот Toyota Hilux прокладываем через штатный уплотнитель с правой стороны моторного щита

Устанавливаем сирену на два самореза, датчик температуры и концевик капота. Провода под капот Toyota Hilux прокладываем через штатный уплотнитель с правой стороны моторного щита

5.    Подключаем массу сигнализации за щитком приборов Toyota Hilux

Подключаем массу сигнализации за щитком приборов Toyota Hilux

6.    Подключаем питание сигнализации +12В и силовые цепи запуска двигателя на замке зажигания

Подключаем питание сигнализации +12В и силовые цепи запуска двигателя на замке зажигания

Подключаем питание сигнализации +12В и силовые цепи запуска двигателя на замке зажигания

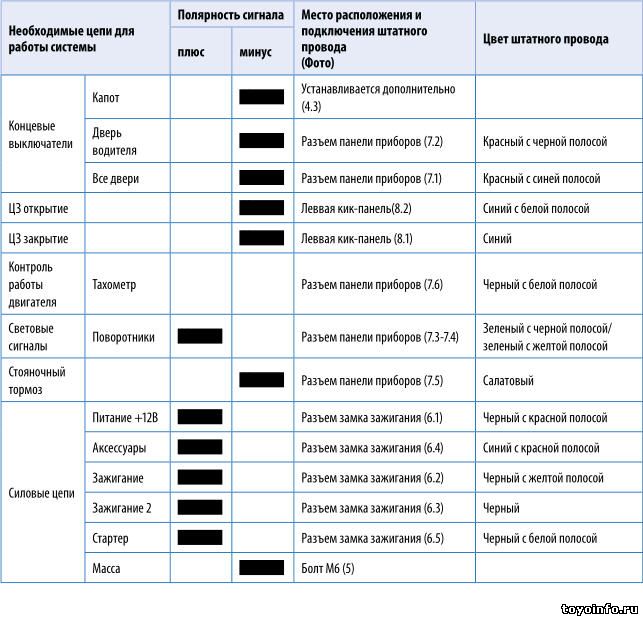

7.    В разъеме панели приборов Toyota Hilux подключаем концевики дверей, сигналы поворотов, сигнал тахометра и сигнал ручного тормоза. Подключение концевиков дверей делаем согласно схеме 1

 В разъеме панели приборов подключаем концевики дверей, сигналы поворотов, сигнал тахометра и сигнал ручного тормоза. Подключение концевиков дверей делаем согласно схеме 1
 В разъеме панели приборов подключаем концевики дверей, сигналы поворотов, сигнал тахометра и сигнал ручного тормоза. Подключение концевиков дверей делаем согласно схеме 1
 В разъеме панели приборов подключаем концевики дверей, сигналы поворотов, сигнал тахометра и сигнал ручного тормоза. Подключение концевиков дверей делаем согласно схеме 1



8.    Управление центральным замком подключаем в синем разъеме за левой кик-панелью

Управление центральным замком подключаем в синем разъеме за левой кик-панелью

9.    Для обхода штатного иммобилайзера используем антенну входящую в комплект модуля обхода ВР-3

Для обхода штатного иммобилайзера используем антенну входящую в комплект модуля обхода ВР-3

10 Программируемая функция                                                            Значение функции

№ 8 (алгоритм работы синего провода)                         Дублирование сигнала "Зажигание"
№ 9 (длительность прокрутки стартера)                                             6,0 сек.

11. Проверяем работу системы. Настраиваем датчик удара и наклона. Сборку салона Toyota Hilux производим в обратной последовательности.


Установка сигнализации Toyota Hilux StarLine D94
