клапан холостого хода, плавающие обороты двигателя Тойота

клапан холостого хода


Симптомы:
- при пуске после долгой стоянки иногда холостые были нестабильны (за 3 месяца обладания машиной проявлялось раза четыре, не больше);
- вчера вечером загорелся "check engine", самодиагностика показала код 33 - ошибка клапана холостого хода (КХХ).
При этом на холостых обороты летали самостоятельно от 1200 до 2200

Было два варианта - либо КХХ засран и от этого не дает нормальный сигнал компу, либо электроника в нем умерла. В первом варианте чистка могла решить проблему, во втором - проще было купить новый (~5500 руб.).


Соответственно, было решено снять и прочистить КХХ, так как ни чего на этом не теряю, а заменить успею всегда


Клапан холостого хода расположен на корпусе дроссельной заслонки, соответственно, наша первая задача - дроссельную снять.

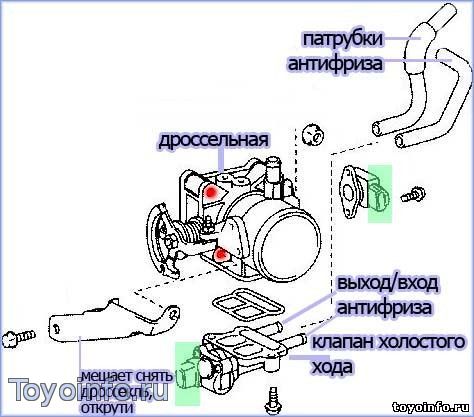

Здесь все просто: ослабляем хомуты на патрубке от воздушного фильтра, снимаем этот патрубок, снимаем с дроссельной малый патрубок, идущий в двигатель. Снимаем тросик педали газа и убираем чтобы не мешал (ослабляем одну гайку, её же затянем обратно, когда будем собирать). Затем откручиваем крепящие дроссельную: сверху две гайки, снизу два болта (обозначены красным на схеме).
Отсоединяем коннекторы от клапана холостого хода и от датчика положения дроссельной заслонки (выделены зеленым на схеме и фото).
Затем отсоединяем патрубок входа антифриза от КХХ (схема), для этого уводим хомут подальше и стягиваем. Держим наготове болт, которым патрубок можно будет заткнуть, иначе из него будет литься антифриз. Теперь дроссельную можно снять с насиженного места, после чего отсоединить второй антифризщный патрубок от КХХ. Готово, несем дроссель на стол :). Скидываем "–" с аккумулятора - пускай пока обнулится компьютер и сбросятся ошибки.



плавающие обороты двигателя



Откручиваем КХХ от корпуса ДЗ. Смотрим... ДЗ и клапан очень сильно засраны. Шторка клапана не крутится (а должна делать это легко!) от грязи. Нужно чистить.

Для чистки использовал очиститель карбюраторов и ветошь, отмыл с их помощью дроссельную и клапан, все каналы и шторку.

Чтобы прочистить клапан полностью, нужно снять крышечку с коннектором, прикрученную на два шестигранника, дабы иметь возможность вручную крутить шторку клапана (выделена зеленым на рисунке).


ВНИМАНИЕ! ПРИ ОБРАТНОМ СБОРЕ ЭТОЙ ДЕТАЛИ НУЖНО БЫТЬ ПРЕДЕЛЬНО ВНИМАТЕЛЬНЫМ, ИНАЧЕ ОБЛОМАЕТЕ МАГНИТНЫЙ НАКОНЕЧНИК ШТОРКИ И КЛАПАН МОЖНО БУДЕТ ВЫКИНУТЬ - ПРОВЕРЕННО НА СОБСТВЕННОМ ОПЫТЕ. НЕ ПРОИЗВОДИТЕ БЕЗ КРАЙНЕЙ НЕОБХОДИМОСТИ

В общем, дальше все вычищаем как следует, отмываем, проверяем, что шторка стала крутиться легко и свободно, при необходимости добавляем в подшипник шторки капельку WD-40.

После отмывания всё очень аккуратно собирается в обратном порядке :). Очень-очень аккуратно! Не сломайте магнитный
наконечник

В общем, после проделанного, ошибка, естественно, ушла и за 15 км. не появилась. Машина завелась бодро, холостые обороты немного завышены, но стабильны и не прыгают, прогрелась на 1400 и упали до примерно 750, после поездки держались где-то 680-710
