Установка сигнализации Lexus GS300 2013, точки подключения Лексус gs300

Установка сигнализации Lexus GS300

Подключение и установка автосигнализации StarLine B94 на автомобиль Lexus GS300 с кнопкой Старт-Стоп

Устанавливаемое оборудование:

сигнализация Старлайн B94 с функцией автозапуска

Сигнализация с запуском Старлайн B94 Slave, обходчик и сирена в комплекте


Для автомобилей с шиной CAN

Автозапуск двигателя, при этом отключение дворников, магнитолы и тд на время запуска, включение подогрева сидений и стекол на время запуска

При постановке на охрану, складывание зеркал, люка, стекол автомобиля

Диалоговый код управления системой старлайн

Совместим с автомобилями с кнопкой старт, стоп

Ударопрочный брелок, дальность управления сигнализацией которого 2000 метров

Датчик удара и наклона, работает на поддамкрачивание автомобиля

Slave возможность использовать штатный брелок

Контроль канала связи брелка и автомобиля

программирование доп каналов

Удаленное управление предпусковым обогревателем

Автоматическая установка сидений под владельца

и многое другое


Необходимое время для установки — 4,5 часа

1. Снимаем накладку порога (на защелках) Лексус gs300. Далее снимаем левую накладку торпеды, предварительно сняв вертикальную накладку вдоль уплотнителя (на защелках). Затем снимаем накладку под левым воздуховодом. Далее отворачиваем 3 самореза нижней накладки подторпедника и снимаем ее. Затем снимаем нижнюю накладку центральной консоли, нижнюю левую накладку центрального тоннеля и снимаем подторпедник (на защелках).


точки подключения Лексус gs300
точки подключения Лексус gs300

точки подключения Лексус gs300

2. Снимаем щиток приборов Лексус gs300. Для этого сначала снимаем накладку щитка (на защелках), затем отворачиваем 4 самореза за ней и вынимаем щиток приборов.

точки подключения Лексус gs300

3.    Устанавливаем антенну со встроенным датчиком удара и наклона на лобовом стекле Лексус gs300, светодиод на левой стойке. Сервисную кнопку устанавливаем в любом удобном месте.

точки подключения Лексус gs300

4.    Устанавливаем под капотом Lexus GS300 2013 сирену (крепление на болт М6) и датчик температуры. Провода в салон прокладываем через штатный уплотнитель в левой части моторного щита.

точки подключения Лексус gs300

5. Блок сигнализации крепим за щитком приборов.

6. Подключаем массу сигнализации на штатную шпильку под гайку М6.


точки подключения Лексус gs300

7.    CAN шину подключаем на большом разъеме щитка приборов.

точки подключения Лексус gs300

8.    Управление кнопкой Старт-Стоп подключаем на разъеме кнопки. Для имитации нажатия педали тормоза выполняем подключение на разъеме концевика педали.

точки подключения Лексус gs300

точки подключения Лексус gs300

Для обхода штатного иммобилайзера надеваем рамку из комплекта модуля StarLine BP-03 на накладку кнопки Старт-Стоп, как указано на фото. Необходимо сделать прорези в пластиковых усилителях накладки, чтобы разместить рамку максимально близко к лицевой части кнопки.

Затем изготавливаем петлю из 3-5 витков тонкого провода и крепим ее к ключу, как показано на фото. Элемент питания извлекаем.

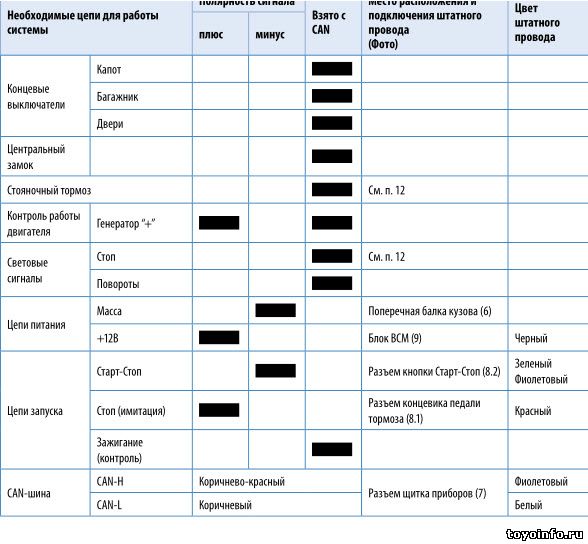

Все подключения выполняем согласно Схеме 1.

Программирование доп. каналов осуществляем согласно п. 11 данной карты монтажа.

9. Питание сигнализации подключаем к черному проводу автомобиля на блоке ВСМ.


точки подключения Лексус gs300

10. Программируем параметры запуска автомобиля (Таблица 2 инструкции по установке).

Программируемая функция                                                                                                         Значение функции

№08 - режим работы выхода силового модуля при дистанционном запуске (синий провод)    Вариант 3 Режим кнопки "Старт-Стоп"

11. Выполняем программирование доп. каналов сигнализации:


точки подключения Лексус gs300

12. Сигнал педали тормоза, а также стояночного тормоза на Lexus GS300 присутствует в шине CAN. Поэтому на Lexus GS300 с МКПП следует не подключать оранжево-фиолетовый и сине-красный провод сигнализации. На Lexus GS300 с АКПП необходимо в настройках CAN интерфейса отключить сигнал стояночного тормоза, и подсоединить к массе сине-красный провод.

13. Программируем CAN модуль. При нажатой сервисной кнопке подаем питание на систему, дожидаемся 5 коротких сигналов сирены, отпускаем кнопку, затем нажимаем один раз для входа в режим выбора автомобиля. Вводим код 3529 согласно инструкции по установке.

14. Настраиваем датчик удара и наклона, проверяем работу системы. Сборку салона Lexus GS300 проводим в обратной последовательности.


точки подключения Лексус gs300
