Высоковольтная батарея Toyota Prius
Проверка Высоковольтная батарея Toyota Prius
1. Снимите ответную часть сервисной перемычки и убедитесь в отсутствии проводимости между выводами.
2. Подсоедините к ответной части сервисную перемычку и убедитесь в наличии проводимости между выводами.
1. Используя диагностический тестер, измерьте сопротивление между выводами "1" и "2".
Номинальное сопротивление: Щуп "+" тестера к
выводу "1"......................3,5 - 4,5 кОм
Щуп "+" тестера к
выводу "2"......................5,0 - 7,0 кОм
2. Используя диагностический тестер, измерьте сопротивление между выоо дами "1" и "3".
Номинальное сопротивление: Щуп "+" тестера к
выводу "1"......................3,5 -4,5 кОм
Щуп "+" тестера к
выводу "3"......................5,0-7,0 кОм
3. Измерьте сопротивление между выводами "2" и "3". Номинальное
сопротивление..............менее 0,2 Юм
Проверка Высоковольтная батарея Toyota Prius
Проверка ответной части сервисной перемычки
1. Снимите ответную часть сервисной перемычки и убедитесь в отсутствии проводимости между выводами.
2. Подсоедините к ответной части сервисную перемычку и убедитесь в наличии проводимости между выводами.

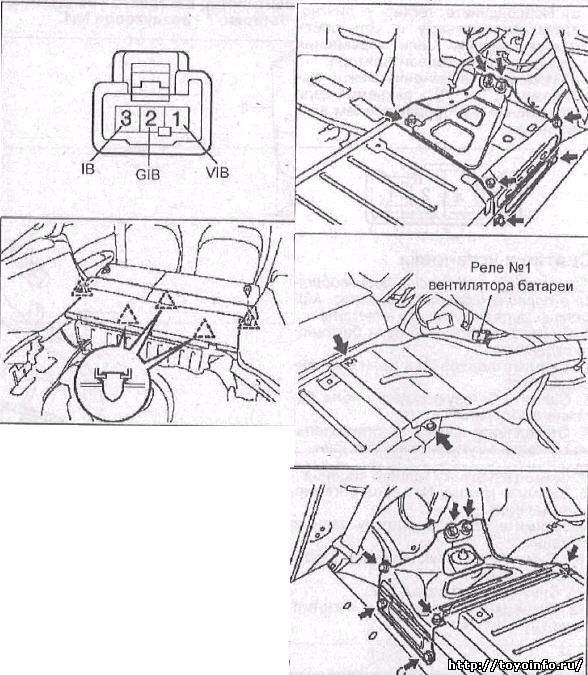

Проверка датчика тока высоковольтной батареи
1. Используя диагностический тестер, измерьте сопротивление между выводами "1" и "2".
Номинальное сопротивление: Щуп "+" тестера к
выводу "1"......................3,5 - 4,5 кОм
Щуп "+" тестера к
выводу "2"......................5,0 - 7,0 кОм
2. Используя диагностический тестер, измерьте сопротивление между выоо дами "1" и "3".
Номинальное сопротивление: Щуп "+" тестера к
выводу "1"......................3,5 -4,5 кОм
Щуп "+" тестера к
выводу "3"......................5,0-7,0 кОм
3. Измерьте сопротивление между выводами "2" и "3". Номинальное
сопротивление..............менее 0,2 Юм
Снятие и установка Высоковольтной батареи Toyota Prius
Примечание: установка производится в порядке, обратном снятию. Моменты затяжки указаны в тексте.
1. Ознакомьтесь с мерами предосторожности перед проведением работ.
2. Снимите крышку пола №2 багажного отделения.
3. Снимите поддон для хранения инструментов.
4. Снимите боковую крышку пола багажного отделения.
5. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Момент затяжки.......................6,0 Н-м
6. Снимите сервисную перемычку!
7. Отсоедините четыре пистона и снимите отделку порога багажного отделения.
8. Снимите шторку багажного отделения.
9. Снимите подушку заднего сиденья.
10. Снимите крышку пола №1 багажного отделения.
11. Снимите боковую отделку заднего сиденья с левой и с правой стороны.
12. Снимите боковую крышку пола багажного отделения.
13. Снимите боковой поддон для хранения инструментов.
14. Снимите боковые отделки багажного отделения.
15. Отверните семь болтов и снимите кронштейн высоковольтной батареи. Момент затяжки.......................28 Н-м

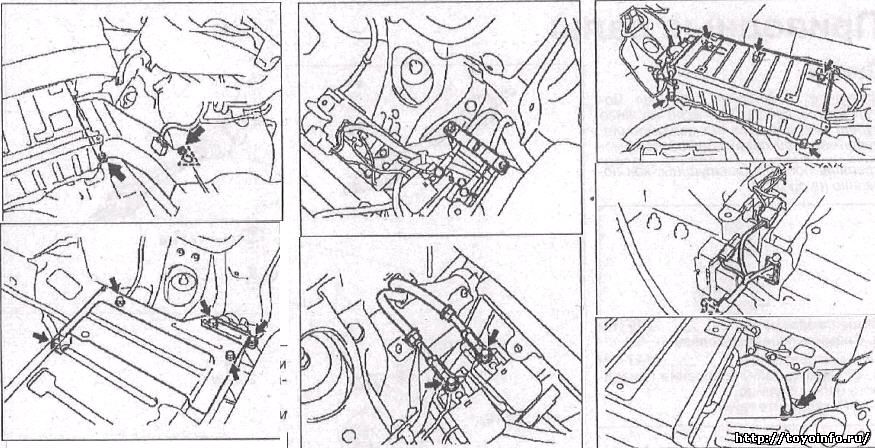

16. Снимите воздуховод №2.
а) Отсоедините фиксатор и реле №1 вентилятора батареи.
б) Отсоедините два держателя.
в) Снимите воздуховод №2.
17. Отверните семь болтов и снимите
боковой кронштейн.
Момент затяжки.......................28 Н м
18. Снимите воздуховод №3.
а) Отсоедините разъем.
б) Снимите фиксатор и отсоедините жгут проводов.
в) Отверните болт, отсоедините пистон и снимите воздуховод №3.
Момент затяжки......................4,0 Н-м
19. Отверните три болта, две гайки и снимите крышку высоковольтной батареи.
Момент затяжки......................7,5 Н м
20. Снимите соединитель
21. Отсоедините высоковольтные
провода от батареи.
Момент затяжки.......................5,6 Н м
22. Снимите высоковольтную батарею.
Примечание: используйте изоляционные перчатки. а) Отверните четыре болта и отсоедините провод массы oi высоковольтной батареи. Момент затяжки........................19 Н м
б) Отсоедините разъем главного реле.
в) Отсоедините разъем выключателя блокировки.
г) Отсоедините фиксатор и разъем блока управления вентилятором батареи.
д) Отсоедините шланг высоковольтной батареи от панели пола.
е) Снимите высоковольтную батарею.
1. Ознакомьтесь с мерами предосторожности перед проведением работ.
2. Снимите крышку пола №2 багажного отделения.
3. Снимите поддон для хранения инструментов.
4. Снимите боковую крышку пола багажного отделения.
5. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Момент затяжки.......................6,0 Н-м
6. Снимите сервисную перемычку!
7. Отсоедините четыре пистона и снимите отделку порога багажного отделения.
8. Снимите шторку багажного отделения.
9. Снимите подушку заднего сиденья.
10. Снимите крышку пола №1 багажного отделения.
11. Снимите боковую отделку заднего сиденья с левой и с правой стороны.
12. Снимите боковую крышку пола багажного отделения.
13. Снимите боковой поддон для хранения инструментов.
14. Снимите боковые отделки багажного отделения.
15. Отверните семь болтов и снимите кронштейн высоковольтной батареи. Момент затяжки.......................28 Н-м
16. Снимите воздуховод №2.
а) Отсоедините фиксатор и реле №1 вентилятора батареи.
б) Отсоедините два держателя.
в) Снимите воздуховод №2.
17. Отверните семь болтов и снимите
боковой кронштейн.
Момент затяжки.......................28 Н м
18. Снимите воздуховод №3.
а) Отсоедините разъем.
б) Снимите фиксатор и отсоедините жгут проводов.
в) Отверните болт, отсоедините пистон и снимите воздуховод №3.
Момент затяжки......................4,0 Н-м
19. Отверните три болта, две гайки и снимите крышку высоковольтной батареи.
Момент затяжки......................7,5 Н м
20. Снимите соединитель
21. Отсоедините высоковольтные
провода от батареи.
Момент затяжки.......................5,6 Н м
22. Снимите высоковольтную батарею.
Примечание: используйте изоляционные перчатки. а) Отверните четыре болта и отсоедините провод массы oi высоковольтной батареи. Момент затяжки........................19 Н м
б) Отсоедините разъем главного реле.
в) Отсоедините разъем выключателя блокировки.
г) Отсоедините фиксатор и разъем блока управления вентилятором батареи.
д) Отсоедините шланг высоковольтной батареи от панели пола.
е) Снимите высоковольтную батарею.
