Подключение и установка автосигнализации StarLine D94 GSM на автомобиль Toyota Land Cruiser Prado
Устанавливаемое оборудование:
• Автосигнализация StarLine D94
• Модуль обхода штатного иммобилайзера StarLine BP-03
• Автосигнализация StarLine D94
• Модуль обхода штатного иммобилайзера StarLine BP-03
Необходимое время для установки — 3,5 часа
Наименование инструмента (материала)
Отвертка крестовая РН2 1
Вороток с головкой М10 1
Бокорезы 1
Изолента 1
Саморезы 2
Пластиковые хомуты 10
Трубка гофрированная 10 мм 3 м
Паяльник 60 Вт. 1
Припой ПОС-60 1
1 Для доступа к блоку ВСМ снимаем подторпедник Тойота ленд крузер Прадо. Для этого снимаем левый порог, подставку для ноги, левую кик-панель. Снимаем левую боковину торпедо и открутив 2 винта на 10, снимаем подторпедник
![снимаем подторпедник](/foto/8/lcp15012.jpg)
2. Снимаем верхнюю часть облицовки рулевого механизма Тойота ленд крузер Прадо. Снимаем декоративные накладки справа, слева и по центру, откручиваем 4 самореза и вынимаем приборный щиток
![Снимаем верхнюю часть облицовки](/foto/8/lcp15011.jpg)
3. Устанавливаем светодиод в левый дефлектор отопителя или левую стойку, сервисную кнопку в любое удобное место, антенну со встроенным датчиком удара и наклона на лобовое стекло
![Устанавливаем светодиод](/foto/8/lcp15010.jpg)
4. Устанавливаем сирену, датчик температуры и концевик капота. Провода протягиваем через штатный уплотнитель
![Устанавливаем сирену](/foto/8/lcp1509.jpg)
5. Блок сигнализации устанавливаем за центральным дисплеем. В разъеме щитка приборов подключаем провода CAN-шины
![Блок сигнализации](/foto/8/lcp1508.jpg)
6. Подключаем массу сигнализации
![Подключаем массу](/foto/8/lcp1507.jpg)

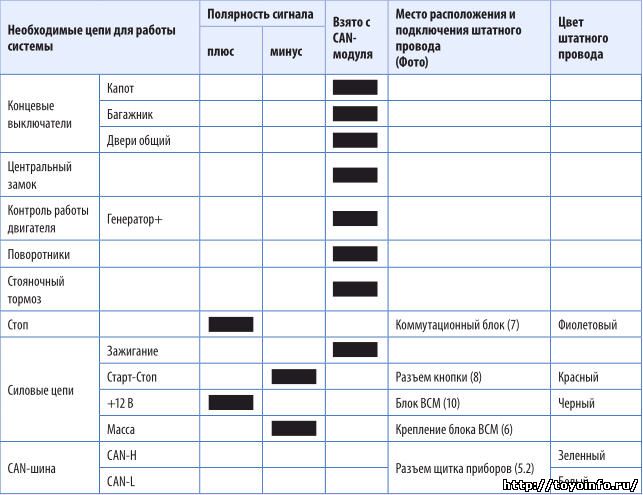

7. Для реализации автозапуска за левой кик-панелью подключаем педаль тормоза согласно схеме 1 или схеме 2
![Установка автосигнализации Toyota Land Cruiser Prado](/foto/8/lcp1506.jpg)
8. В разъеме кнопки Старт-Стоп подключаем цепи запуска двигателя, согласно схеме 1
![кнопки Старт-Стоп](/foto/8/lcp1505.jpg)
9. Разбираем ключ и укладываем его часть в блок обхода иммобилайзера. Для обхода штатного иммобилайзера делаем 6-8 витков провода на корпусе кнопки старт-стоп
![Установка автосигнализации Toyota Land Cruiser Prado](/foto/8/lcp1504.jpg)
10. Подключаем питание сигнализации
![Подключаем питание сигнализации](/foto/8/lcp1503.jpg)
11. Прописываем № автомобиля (5245) в CAN-интерфейс согласно инструкции.
12. Программируем функции автозапуска (таблица 2, инструкции по установке).
Программируемая функция Значение функции
№ 8 (режим работы выхода силового модуля при дистанционном запуске) Режим кнопки «Старт-Стоп»
13. Проверяем работу системы, настраиваем датчик удара и наклона. Сборка салона Toyota Land Cruiser Prado производится в обратной последовательности
Отвертка крестовая РН2 1
Вороток с головкой М10 1
Бокорезы 1
Изолента 1
Саморезы 2
Пластиковые хомуты 10
Трубка гофрированная 10 мм 3 м
Паяльник 60 Вт. 1
Припой ПОС-60 1
1 Для доступа к блоку ВСМ снимаем подторпедник Тойота ленд крузер Прадо. Для этого снимаем левый порог, подставку для ноги, левую кик-панель. Снимаем левую боковину торпедо и открутив 2 винта на 10, снимаем подторпедник
![снимаем подторпедник](/foto/8/lcp15013.jpg)
![снимаем подторпедник](/foto/8/lcp15012.jpg)
![Снимаем верхнюю часть облицовки](/foto/8/lcp15011.jpg)
![Устанавливаем светодиод](/foto/8/lcp15010.jpg)
![Устанавливаем сирену](/foto/8/lcp1509.jpg)
![Блок сигнализации](/foto/8/lcp1508.jpg)
![Подключаем массу](/foto/8/lcp1507.jpg)
![Установка автосигнализации Toyota Land Cruiser Prado](/foto/8/lcp1506.jpg)
![кнопки Старт-Стоп](/foto/8/lcp1505.jpg)
![Установка автосигнализации Toyota Land Cruiser Prado](/foto/8/lcp1504.jpg)
![Подключаем питание сигнализации](/foto/8/lcp1503.jpg)
12. Программируем функции автозапуска (таблица 2, инструкции по установке).
Программируемая функция Значение функции
№ 8 (режим работы выхода силового модуля при дистанционном запуске) Режим кнопки «Старт-Стоп»
13. Проверяем работу системы, настраиваем датчик удара и наклона. Сборка салона Toyota Land Cruiser Prado производится в обратной последовательности
